Protože se mě už pár lidí ptalo na zrcátka na Volvu, přidávám stručný obrázkový návod na jejich výrobu:

  1. Plánek

    2. Ke stažení tady.

  2. Tělo zrcátka

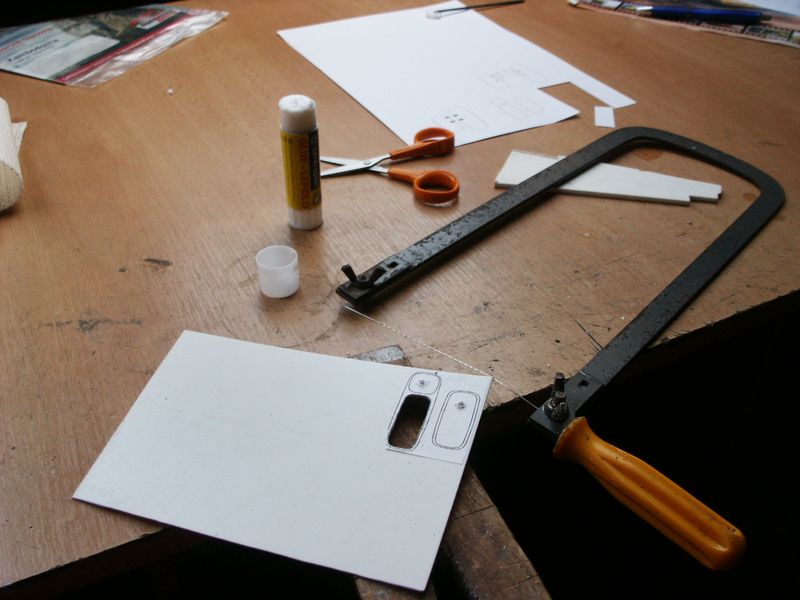

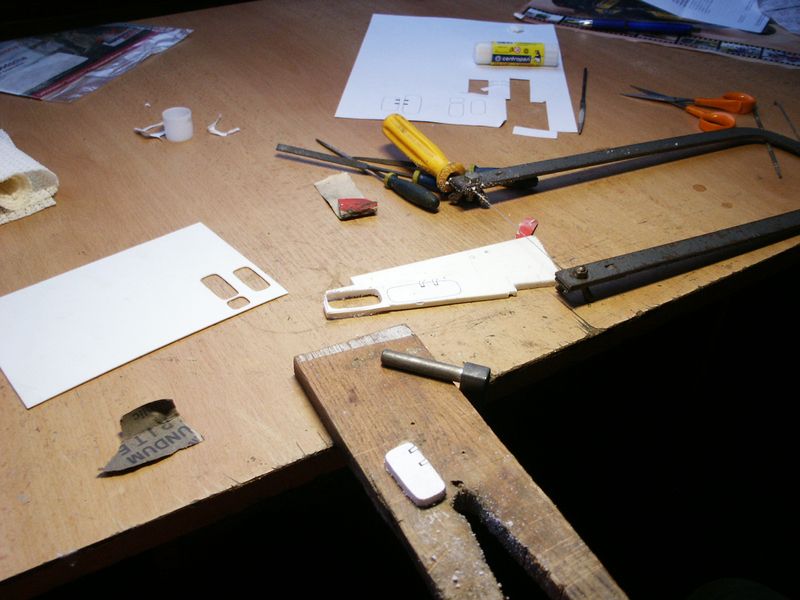

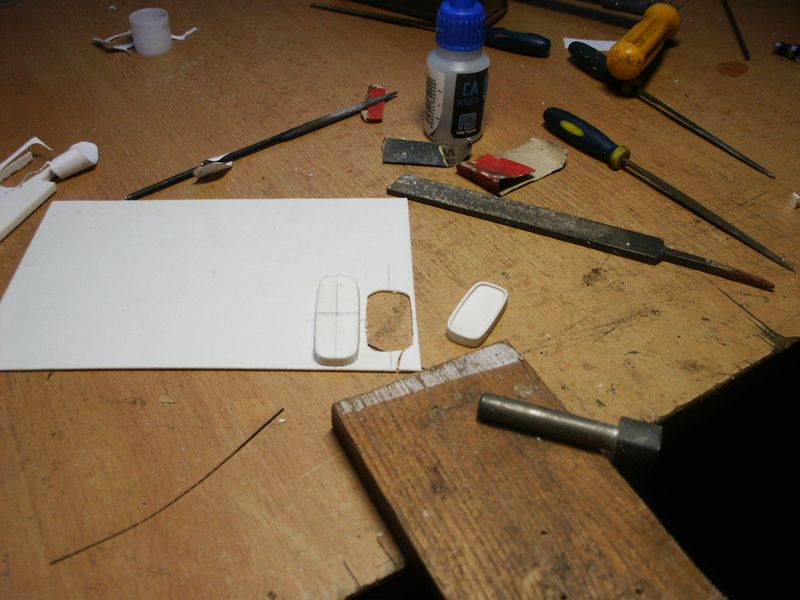

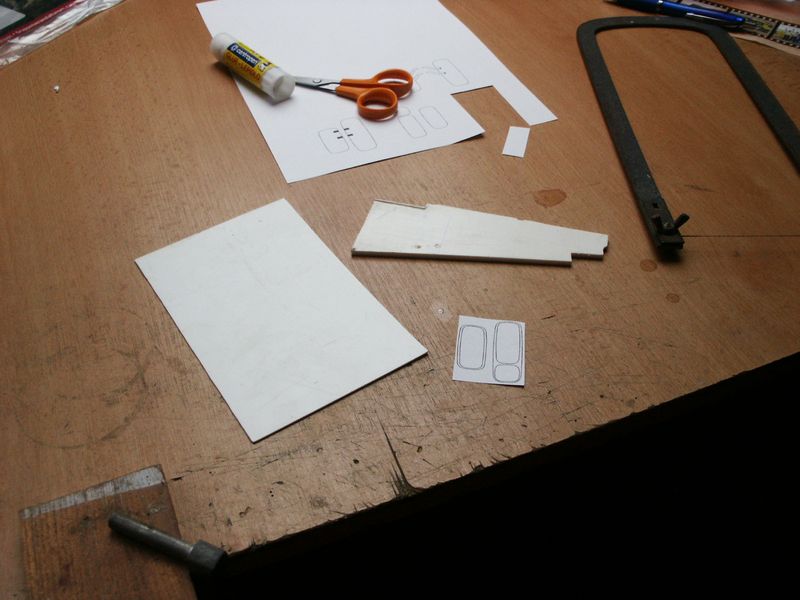

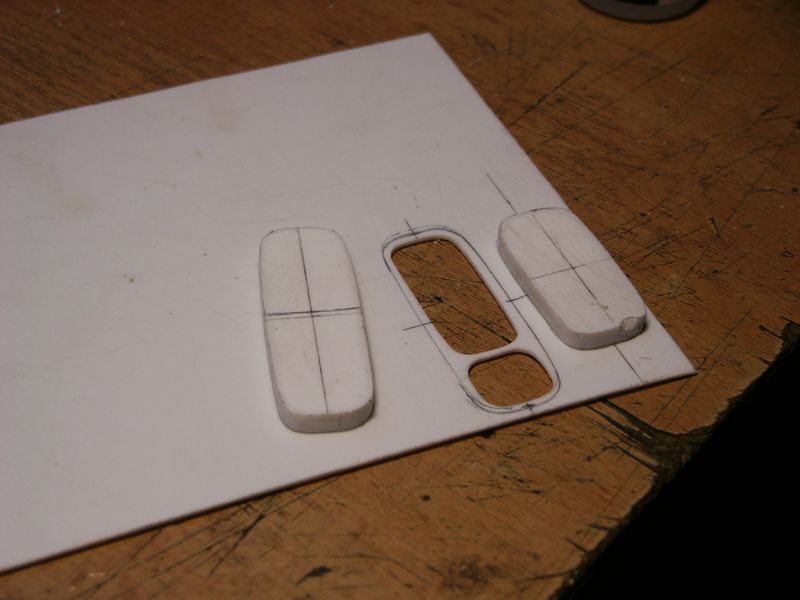

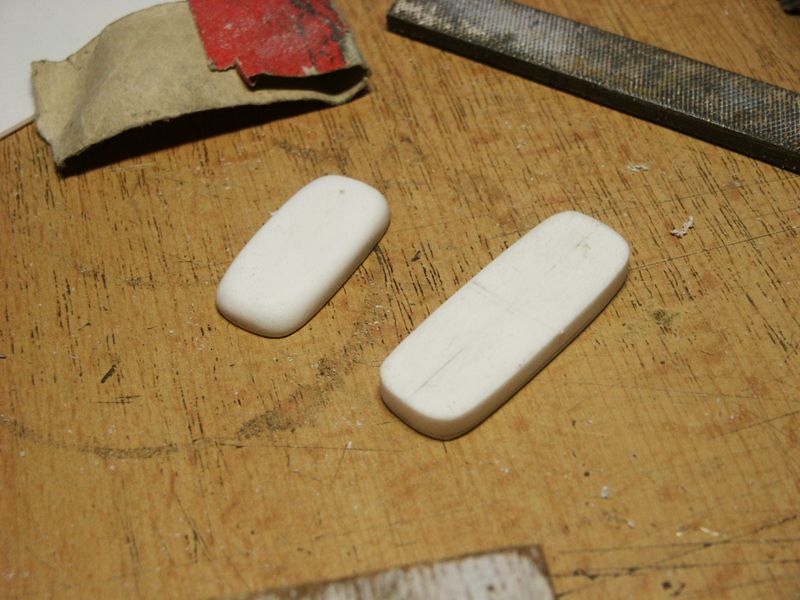

    3. Vystřihnout tvat a nalepit na plast 1mm a 4mm, nejdřív vyřezat a zabrousit vnitřní otvory pro jednotlivé zrcadla, potom vyřezat a na hrubo zabrousit tělo zrcátka z 4mm plastu. Pak tělo usadit na střed díry (pomůže osový kříž nakreslený tužkou), zkontrolovat stejné obrysy na všech stranách a přilepit. No a zbývá vyřezat zrcátko z plastu a zabrousit do kulata.

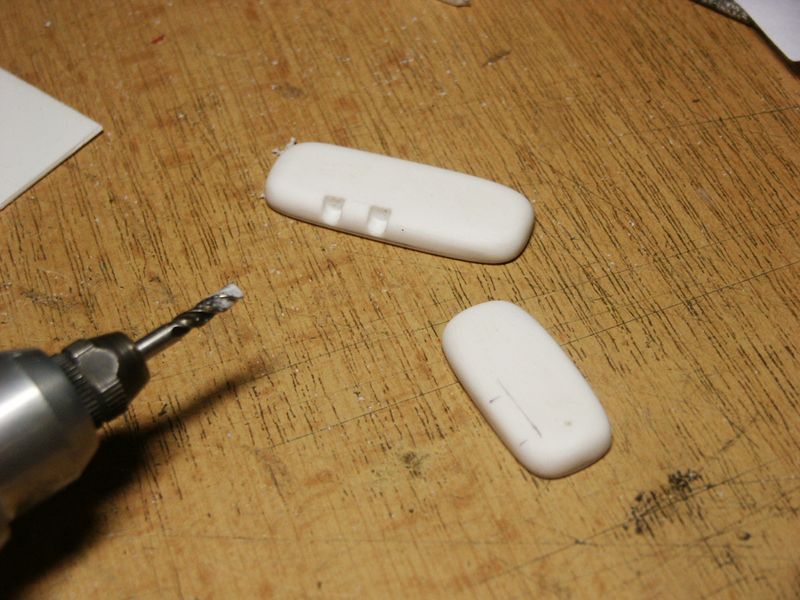

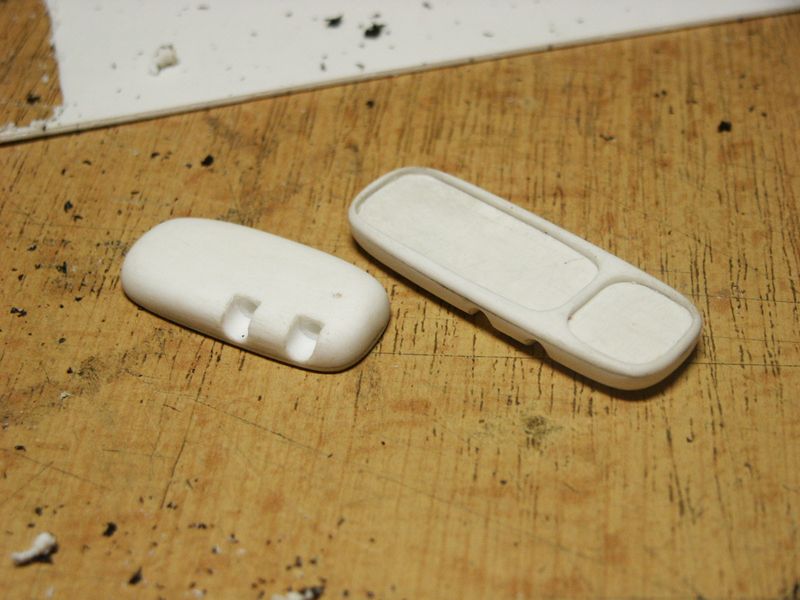

    Po zabroušení do oblých tvarů označit místa zahloubení a vyfrézovat je. Potom už jen vyvrtat otvory 2,5mm pro drát a tělo zrcátka je hotové .

  3. Držák na kabině

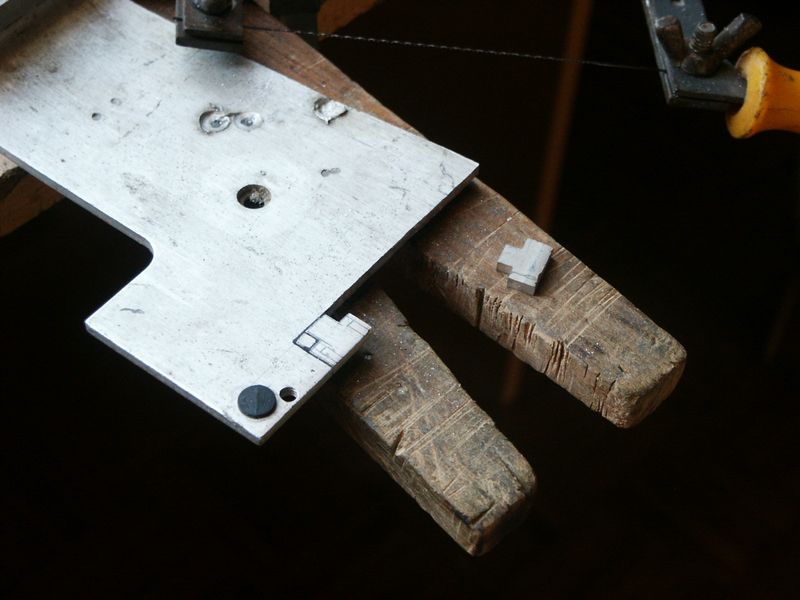

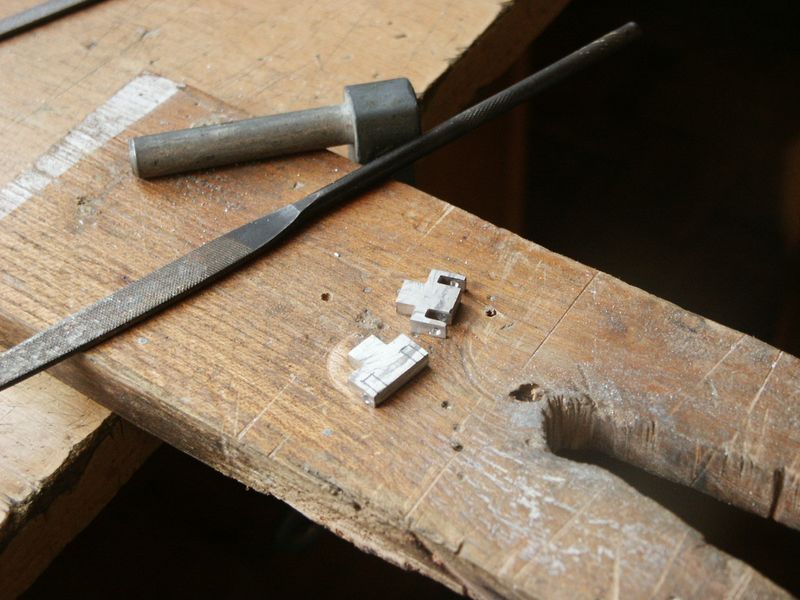

    4. Nakreslit tvar na plech 3mm, vyřiznout základní tvar, zabrousit, vyvrtat skrz otvor 1,5mm , doříznout zářezy pro držáčky, zabrousit, zvětšit otvory v horních packách na 2mm a vyřezat závity M2 do střední části.

  4. Držáčky

    5. Konec drátu 2,5mm se rozklepne do plocha, provrtá vrtákem 2mm, zabrousí, ohne do tvaru podle plánku a uřízne na potřebnou délku.
    (fotodokumentace chybí)

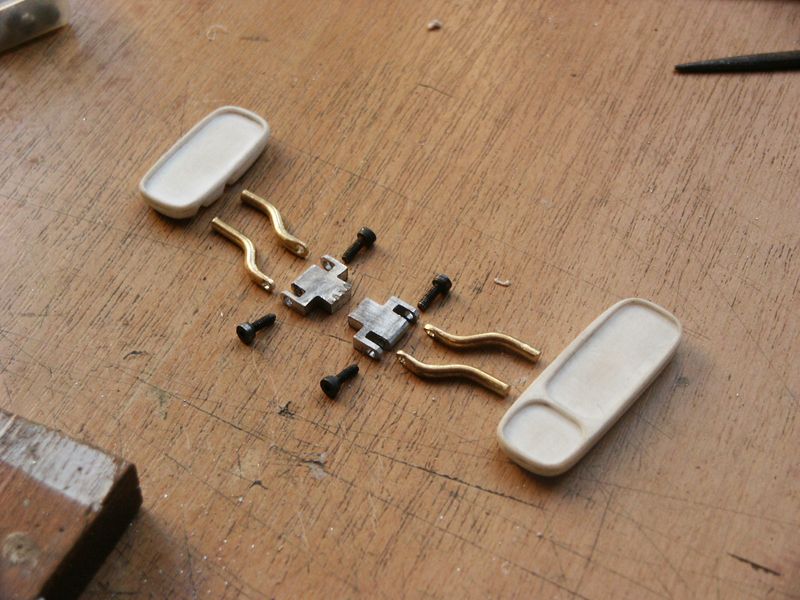

  5. Kompletace

    6. Držáčky se zalepí do těla, a přes šroubky se přišroubují do držáku na kabině, kdo sežene může pro lepší vzhled použít dlouhého červíka M2.

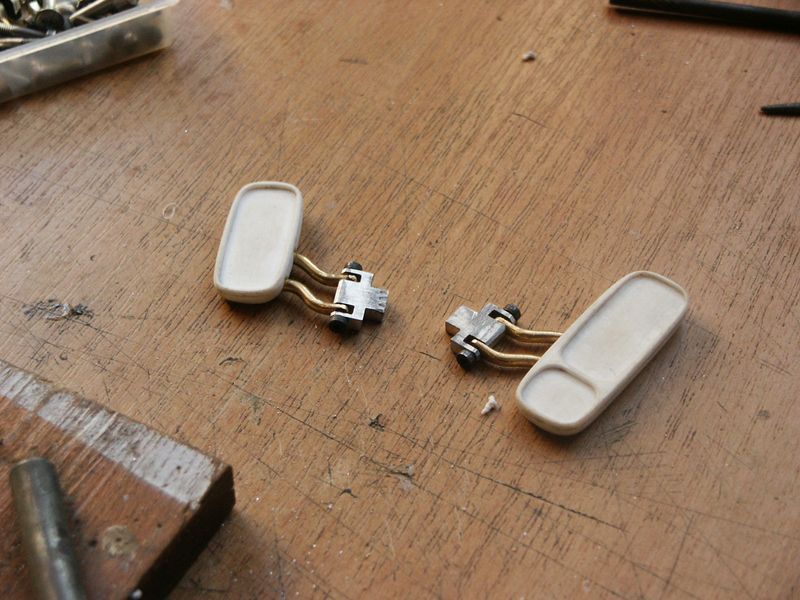

    A zrcátko je hotové:
Praktický tip od Jardy Siky:
Pokud se vám nechce pilovat čtveratou díru a lepit do ní držák, dá se uříznout vyčnívající část, vyvrtat do ní díra a vyřezat závit. Pak se do kabiny vyvrtá díra a zrcátko se zevnitř přišroubuje - prý to drží stejně dobře a jde i lehce odmontovat.
